Energylab XM 电化学工作站

产品概述:

  • 产品介绍
  • 仪器配置
  • 应用
  • 资料
  • 宣传视频

EnergyLab XM是输力强分析APP-XM极限测量产品系列中的一员,每个型号都专注于具体应用的特定要求。相比其他同类产品,这些新型号的产品体积较小。在节约您实验室空间有限的前提下,提供了无可比拟的性能。每个XM模块使用输力强独特多点校准和严格的标准测试进行独立校准确保最佳精度。







超低阻抗测量
Energylab XM 可以通过内置及外置电流放大器的使用,完成超低微欧阻抗的测量。适合于新一代低阻电池(锂离子电池,燃料电池)研究的测试要求。



右图显示的是10微欧及100微欧阻抗的完美测试结果。





阳极/阴极/电池组同步测试

Energylab XM集合了功率放大器,高施加电压和辅助差分电压输入等一系列高性能模块,为新一代超低阻能源器件研究提供了无与伦比的表征技术。XM不仅可以对整体电池或电池组整体进行直流和交流阻抗测试,而且可同时对电池正负极或者电池组中的单个电池进行直流和阻抗测试。XM高精度的测试能力使您的电池失效被检测出来成为可能,节约了时间并大大提高了您的测试效率。

左图为锂离子电池组的高灵敏度测试结果,同时显示了电池组整体阻抗及电池组中单个电池阻抗数据

Apps-XM

EnergyLab XM 用于锂离子电池, 燃料电池和超级电容器

EchemLab XM  用于腐蚀/涂层和物理电化学

SolarLab XM 用于太阳能电池/PV电池

Materials Lab XM 用于铁电,绝缘体和 电子测量



  • 高精度直流和交流阻抗
  • 经典阻抗技术
  • 100uOhm以下低阻抗高重现性测量
  • 辅助通道直流/交流测量用于阴/阳极表征



EneregyLab XM 超极限测量

EnergyLab XM是一款特定应用的产品,主要专注于锂离子电池/燃料电池/超级电容器研究。

EnergyLab XM包含参考级的恒电位仪,频率响应分析仪(FRA)和2A放大器。该设备可以设置为放大或者非放大模式(自动切换),为宽范围的能源器件提供最佳测试条件和精度。

EnergyLab XM 杰出的灵敏度,使得能够完整的执行低电流类型或者新一代低阻抗电池。



如果需要大电流(比如测试100 uOhm以下样品),可以使用外置放大器并自动控制,可扩展置

100A放大器。

所有模式(放大或者常规)可以使用输力强独特的辅助分压功能,可以同步测试单体/阴极/阳极直流和交流阻抗。

EnergyLab XM的阻抗精度图(下一页)突出显示了输力强独一无二的测量能力,带给您小体积,低价格的新一代Apps-XM系列产品。

EnergyLab XM使用内置和外置放大器可以超高精度的完成,微欧姆级别的超低阻抗测量。这些例图显示了系统10uOhm到100 uOhm的数据质量。



模拟线性扫描

  • 所有配置都标准提供平滑模拟波形,如模拟线性扫描。
  • 对于电极过程中表现出非常快速的暂态行为的研究,模拟线性扫描可以保证这些过程中的快速信息不丢失
  •

快速测量功能

  • 具备极快的样品采集速率1M样品/秒
  • 高速脉冲波形测试(如GSM/CDMA手机电池,脉冲充放电以及脉冲伏安测试)
  • 超平滑的交流波形带来的是极高精度的交流测试结果(40倍Over-Sampling采样)--包括阻抗,导纳/电容,介电常数,莫特-肖特基以及更多。即使是在>10KV/s的最大的扫描速率之下操作,都能提供超平滑的循环伏安波形。

灵活配置的系统及操作人性化的软件

  • 提供的软件既灵活、功能丰富,又容易使用。提供大量的实验类型可供选择,从标准的开路、循环伏安法测试到复杂的包括样品准备的多步骤顺序、高级别的实验技术及综合的阻抗分析…
  • 软件提供在实验开发所有阶段的曲线图形,所以用户可直观地确切看到要应用什么波形到电解池上。当参数被输入软件,将显示实验运行时应用到电解池的实时波形图及连接图,使用者可检查电解池是否正确连接,并在实验开始前作好调整。 软件内的连接图增强了拓展性能,使系统组态能快速简便地再配置设定,以适应任何类型的测试。
  • 软件允许自由选择数据采集模式,不管所选择的实验类型为何。例如,运行脉冲伏安实验,可选择高采样速率,如此可分析脉冲的实际形状(电压与电流),以便在脉冲上选择最理想的测量点。



特点
• 高性能“即插即用”模块,即可扩展功能又可扩展通道
• 64MS/s平滑扫描-LSV、LSP、CV
• 高达1MS/s数据采集-脉冲、CV
• 100aA电流分辨率
• ±25A电流-扫描/脉冲
• ±100V槽压与极化
• 10μΩ 微阻抗测量

• 多种高速EIS技术

产品介绍



Energylab Brochure (US Letter)
Energylab Brochure (A4)





高速恒电位/恒电流仪

模块
系统核心模块,运用了最先进的数字信号处理器(DSP)技术.能提供准确的实验控制、高速数据采集、数据平均及响应之安全性与步阶限制。 特点如下:
● 使用高采样速率(64 MS/s)与插值滤波功能之平滑的波形,能在所有平滑的模拟技术之下,传送精度、稳定度及控制数字波形技术。
● 应用于脉冲与快速CV技术之高速数采达1MS/S
● 出色的频带宽度为所有频率与阻抗范围(频率响应分析仪选项)提供精准的、可靠的高速CV、脉冲与阻抗测量。
● 浮地电极,用于在接地的电池、压力容器、导管与贮存箱的测量。
● 灵活的实验顺序安排,容许在实验中有需要的特定点上以高速率采集资料,如:分析脉冲或高速CV。
● 广泛的分析电化学技术,加上按顺序安排技术的能力,可执行充/放电循环、计时电流法及组合DC和阻抗实验。
● 在实验步骤之间瞬时切换的能力,提供了大量的灵活性,得在电池应用与分析应用中定义充/放电实验协定。
Pstat 1MS/s
FRA 频率响应模块

能在整个频率范围内,在下列所有操作模式下进行测量:



● 单一正弦相关:提供无可匹敌的精度与可重复性。ModuLab FRA结合最佳品质的模拟硬件设计及最新一代的高速数字信号处理器(DSP)技术,提供更高的测量速度与精度(1MHz~10Hz,短短5秒内每10倍频间隔计算10点),将阻抗测量性能带领到更高的境界!

● 多正弦/快速傅立叶转换(FFT)分析:藉着同时触发与测量可由多重使用者选择的频率,而提供甚至更快速的测量性能。这对于快速低频分析及时变或不稳定体系之测量特别有用。

多正弦/快速傅立叶转换(FFT)测量是如此快速,因此可经常在样品体系响应改变之前进行。
● 谐波分析:采用FFT分析技术及单一或多重频率模拟,以便研究线性与失真。由此提供的资讯可用于将压力激信号基准最佳化;这项技术也用于诊断燃料电池运行状态及腐蚀速率分析。

● AC伏安法与电位法:在整个频率范围使用上述任何技术。

FRA 1MHz (10μH z~1MHz)
FRA 300kHz (10μH z~300KHz)

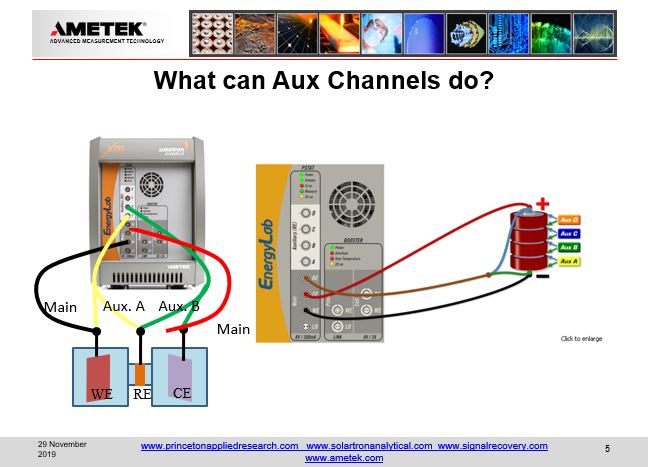

辅助电压测定模块
提供4个(差分)辅助电压输入作为核心恒电位仪之选项,并且作为高电压选项之标准安装配备。辅助电压输入对系统是极为灵活的附加选项,一个控制系统最多可以测得5处的同步电压/阻抗:
● 从同一测试电池之不同部分进行同步差分DC电压测量,如:在一电池内跨阳极或阴极,或在一电池堆内跨不同单电池。
● 阳极/阴极阻抗测量(需要FRA选项)。
● 与外部监测设备如:酸度计、压力传感器、光感测器…等进行同步DC电压测量。
也可在辅助电压输入增加多路器,透过软件的自动通道切换,对电池内几乎无限量的点进行测试

Pstat AUX



外部功率放大器选项

如果仪器内置2A无法满足您的应用,可以使用外置电流放大器放大恒电位仪的控制电流。



Boost 12V20A (+12V/-3V,+20A)
Boot 24V10A (+24V/-3V,+10A)
Boost 50V5A (+50V/-3V,+5A)

Boost 50V25A (+50V/-3V,-25A 仅放电模式)


软件
系统标准配置软件

Modulab

XM-Studio软件







产品介绍



Energylab Brochure (US Letter)
Energylab Brochure (A4)
